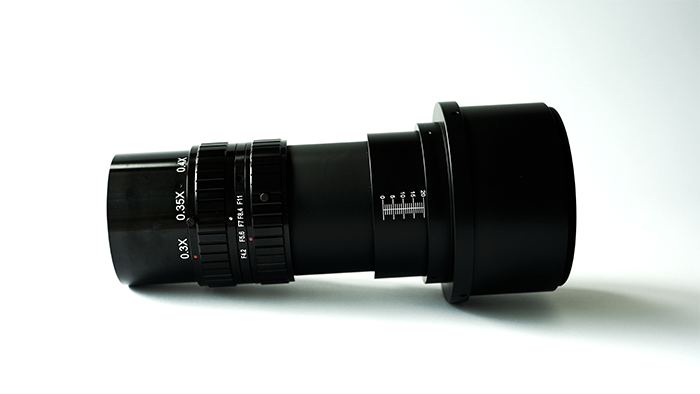

在自動光學檢測（AOI）與機械視覺系統（Machine Vision）中，鏡頭作為影像系統的第一關，是決定整體檢測精度、效率與穩定性的關鍵核心。宸軒科技深耕高精密光學領域，提供專為AOI及視覺系統設計的專業鏡頭解決方案，支援多種感測器尺寸、視野範圍與倍率需求，並可依據應用客製化設計鏡頭模組，協助提升設備辨識效能與可靠性。

技術開發重點｜打造最適合影像檢測任務的鏡頭方案

🔬 高解析度對應多種Sensor尺寸

支援1/3″、1/2″、2/3″、1″至APS-C等各種感測器尺寸，並搭配4K/8K影像輸出需求設計：

• 可達 3μm以下解析能力
• 解決微小瑕疵辨識挑戰
• 支援彩色與黑白感測器相容性

🔍 光學畸變低至0.01%以下

鏡頭經特殊光學設計與鍍膜技術處理，有效降低：

• 畸變（Distortion）
• 色差（Chromatic Aberration）
• 炫光與反射（Flare & Ghost）

適用於：

• 高精密零件檢測
• 晶片外觀缺陷分析
• 對位與封裝視覺定位

📏 多種工作距離與視野配置選擇

可依應用需求提供：

• 定焦（Fixed focus）／變焦（Zoom）鏡頭
• 遠心鏡頭（Telecentric Lens）
• 高NA設計（高數值孔徑，提升光線收集效率）

品質保證｜專業光學測試與全製程品檢管理

🧪 MTF測試（Modulation Transfer Function）
保證解析力達標，提供量測報告供客戶追溯。

🎯 Centration & Decentering量測
確保鏡片組合與光軸精密一致性。

📦 無塵裝配與包裝流程
採用Class 1000潔淨室製造、真空包裝確保出貨品質。

🧰 100%出廠測試驗證：

• 成像測試
• 鎖固螺牙檢查
• 外觀與耐用測試

客製化能力｜一站式專案鏡頭開發服務

🔧 從需求規劃到鏡頭交付，我們可提供完整支援：

1. 規格討論與應用場景分析
2. 光學設計（Zemax）、機構設計（SolidWorks）
3. 鏡頭樣品打樣與功能驗證
4. 小量試產與大量生產快速交期

我們能針對不同應用場景（如半導體晶片外觀檢查、PCB短路檢測、IC封裝瑕疵辨識等）進行調整設計，提升影像清晰度、擷取速度與系統相容性。

典型應用場景

應用領域	鏡頭功能重點
半導體晶圓與IC封裝檢查	高解析 + 低畸變 + 遠心設計
面板與PCB外觀檢測	廣視野 + 均勻成像 + 多倍率支援
醫療與生技設備視覺系統	微距清晰 + 彩色真實成像 + 高穩定度
自動化設備定位	快速對焦 + 低延遲成像 + 長時間穩定運作

為何選擇宸軒科技的AOI鏡頭方案？

✅ 台灣在地研發製造：縮短開發週期，維修支援即時
✅ 少量多樣快速交貨：新型專案快速進入驗證階段
✅ 完整光學設計與系統整合能力：支援各類光源、感測器匹配
✅ 良率穩定，通過多家半導體設備廠認證
