🔷 光學稜鏡（Prism）｜高階AOI檢測與精密光學系統核心元件
1️⃣ 什麼是光學稜鏡（Prism）
光學稜鏡（Optical Prism）是一種利用折射與反射原理控制光路方向的精密光學元件。
🔹 核心功能：
- 光路轉向（90° / 180°）
- 光束偏移與導引
- 光譜分光
- 影像翻轉與校正
👉 廣泛應用於：
- Automated Optical Inspection (AOI)
- 雷射系統
- 機器視覺
- 生醫光學
2️⃣ 宸軒科技五大競爭力
① 20年以上光學與精密加工經驗
光學設計 + AOI光路整合 + 精密製造
② 一站式開發服務
設計 → 模擬 → 鍍膜 → 加工 → 測試

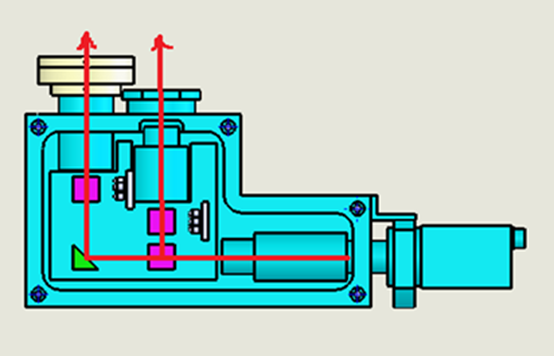

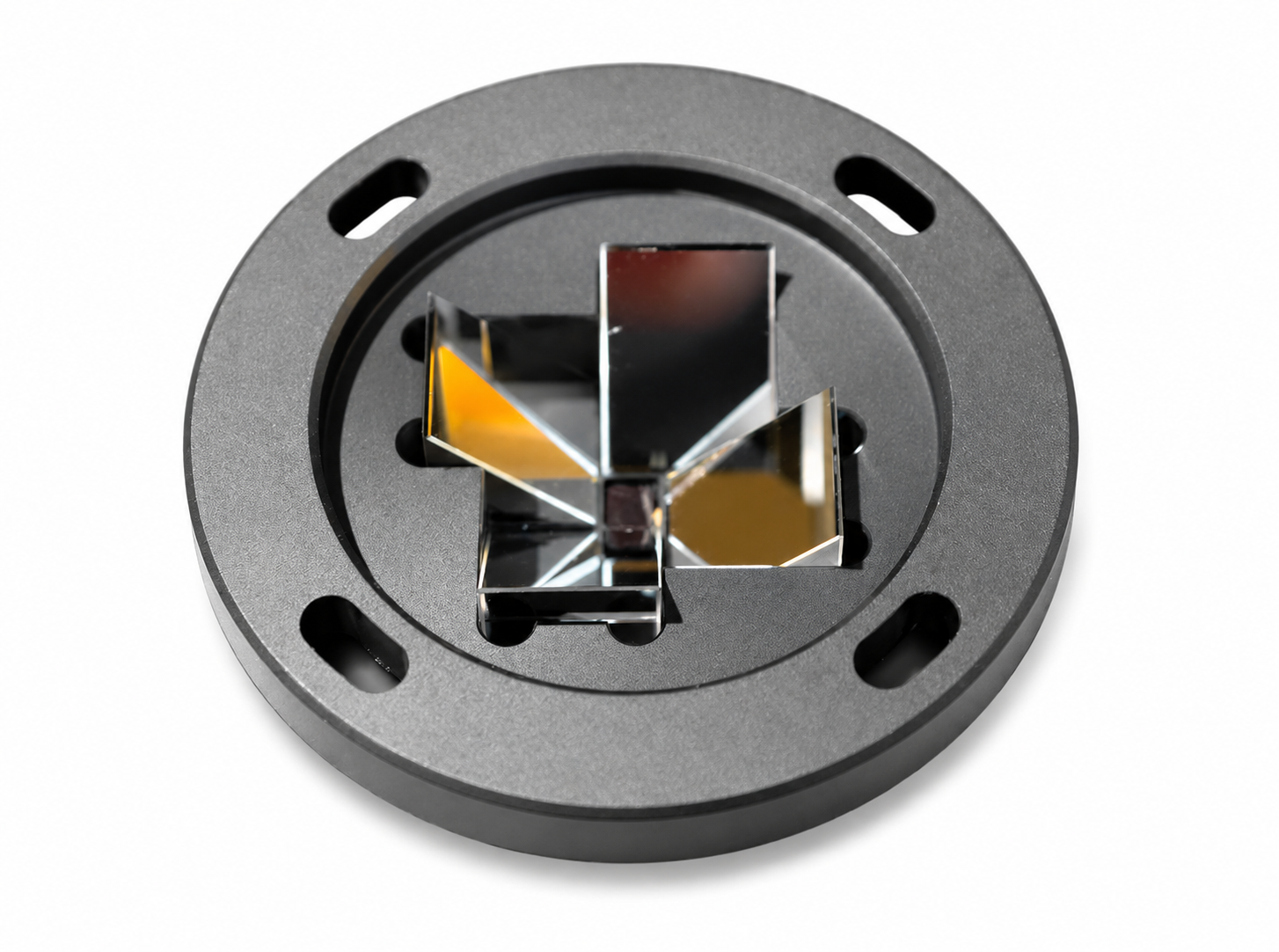

③ AOI光學模組整合能力
- 多視角檢測
- 光軸校正
- 影像穩定化設計
④ 國際級客戶實績
半導體、AOI設備商、光學系統廠
⑤ 全客製光學解決方案
支援波長 / 角度 / 結構 / 鍍膜客製
3️⃣ 光學稜鏡種類與應用
類型 | 功能說明 | 應用領域 |
直角稜鏡 (Right-Angle Prism) | 反射光線90°或180°，常用於影像轉向或雷射導引 | AOI系統、雷射量測、光通訊 |
等腰三角稜鏡 (Equilateral Prism) | 進行光線色散與頻譜分析 | 光譜分析儀、教學實驗系統 |
屋脊稜鏡 (Roof Prism) | 改變光線方向且維持圖像方向 | 醫療影像、望遠鏡、3D相機 |
反射稜鏡 (Retroreflector / Corner Cube) | 將入射光準確反射回原方向 | 精密定位、干涉儀、雷射導航 |
分光稜鏡 / 複合稜鏡 | 同時進行色散與反射控制 | 色彩分光模組、3D掃描儀、機器視覺 |
4️⃣ 技術規格與客製能力
項目 | 技術參數範圍 |
材質 | BK7、石英、CaF2、光學玻璃、IR/UV特殊材質 |
尺寸範圍 | 5mm～150mm（支援大尺寸模組） |
表面品質 | 10-5 / 20-10 Scratch-Dig |
表面平整度 | λ/10 ～ λ/2 |
鍍膜類型 | AR、HR、高透多波段鍍膜、分光鍍膜 |
角度精度 | <3 arcmin（可客製更高精度） |
光學功能整合 | 分光、旋轉、對位、自動對焦模組 |
5️⃣ 應用領域（AOI / 半導體 / 雷射）
📌 半導體產業
- 晶圓檢測
- 封裝AOI系統
📌 機器視覺
- PCB檢測
- 自動定位系統
📌 雷射系統
- 光路導引
- 精密對位
📌 醫療與生技
- 影像掃描
- 生醫檢測設備
📌 光通訊 / LiDAR
- 光束控制
- 測距系統
6️⃣光學器件｜透鏡與濾鏡整合方案
透鏡
透鏡是一種光學元件，利用其曲面改變光線的傳播方向，從而實現聚焦或發散光線的效果。根據形狀和功能，透鏡可以分為凸透鏡與凹透鏡。凸透鏡通常用於匯聚光線，而凹透鏡則用於分散光線。透鏡廣泛應用於眼鏡、顯微鏡、相機、望遠鏡等光學設備中，其設計和製造需要精密的技術，以確保光學性能的準確性和穩定性。
稜鏡/分光鏡
菱鏡是一種光學元件，通常設計為具有多個平面鏡面，以特定的幾何排列組成。它的主要功能是改變光線的方向、反射光線或分光，常用於光學儀器中，例如望遠鏡、相機、顯微鏡及雷射設備。菱鏡的結構通常由玻璃或透明材料製成，表面經過精密的切割與拋光處理，以確保光線能夠準確地按照設計的路徑進行反射或折射。根據用途的不同，菱鏡可以分為多種類型，例如：
- 反射菱鏡：用於改變光線方向，常見於望遠鏡中。
- 分光菱鏡：用於將光線分解為不同波長，應用於光譜分析。
- 偏光菱鏡：用於分離或調整光的偏振方向。
- 全反射菱鏡：利用全反射現象來實現光線的高效反射。
濾鏡
濾鏡（Filter）是一種用於選擇性地通過或阻擋特定波長的光的光學裝置。濾鏡在攝影、攝像、科學研究等領域都有廣泛的應用。以下是一些有關濾鏡的基本資訊：
濾鏡的種類
- 顏色濾鏡：
- 用於改變影像的顏色或增強特定顏色的效果。
- 常見於攝影和攝像中。
- 偏振濾鏡：
- 用於減少反射光和提高顏色飽和度。
- 常用於戶外攝影，特別是拍攝水面或玻璃。
- 中性密度濾鏡（ND濾鏡）：
- 用於減少進入相機的光量，而不改變顏色。
- 使得在強光環境下能夠使用較慢的快門速度。
- UV濾鏡：
- 用於過濾紫外線光，保護鏡頭。
- 雖然現代數位相機對紫外線的敏感性較低，但仍可用於保護鏡頭。
尺寸皆可客制
光學透鏡
透鏡介紹
透鏡 (LENSES) 按照形狀功能可能分為平凸透鏡 (PCX) 、雙凹透鏡 (DCX)、彎月透鏡、平凸柱面透鏡、平凹柱面透鏡、非球面透鏡、消色差透鏡、雙膠和透鏡等。透鏡在光路中有會聚光線、發光散熱、光束整形等作用，平凸透 (PCX) /雙凹透鏡 (DCX) 將光線會聚；平凹透鏡 (PCV) / 雙凹透鏡 (DCV) 會發散光線；非球面透鏡在光路中有等同雙膠合透鏡或透鏡組的作用，可以矯正軸上像差，如球差、色差等；消色差透鏡有矯正色差的作用。
光學稜鏡
稜鏡介紹
稜鏡 (PRISM) 是一種按照出射光線和入射光線成特定角度來轉折光線的光學元件。在光路中稜鏡有改變出射光與入射光角度 (如偏折90°、180°等)、使光線偏移和改變圖像方向的作用。稜鏡被廣泛應用在激光研究、激光光學系統、光學成像、機器視覺、生命科學、生物醫療等領域中或產品上。
角錐稜鏡
設計目的是將到達稜鏡面的光線或光束反射回去，角錐稜鏡通過三次反射將圖像或光束後反射回原始方向。即使入射角不為零，光束或圖像也會導置並反射180°。這些角錐稜鏡不受對準的影響，非常適合後向反射光學元件。角錐稜鏡多用於準值應用。
檢測設備
五角稜鏡
五稜鏡可將光線偏轉90°，且保持原圖不變，不會生成倒像或反像。五稜鏡是一個五面稜鏡，稍微移動稜鏡不會對反射光線造成太大的影響，因此可用來定義光學系統的直角。五稜鏡內的反射並非由完全反射造成由于光束是以少於臨界角進入，兩個反射面是鍍上反射物料以造成鏡面的反射效果，而兩個傳遞面則鍍上防反光塗層以減低反射。五稜鏡第5面則在光學上不會被使用。
我們提供:尺寸為5mm-40mm的k9五角稜鏡，反射面鍍鋁+黑漆保護、入射面和射出射鍍單層MGF2增透膜。我們根據您的需求為您定制滿足您使用要求的多種五稜鏡。
我們提供:尺寸為5mm-40mm的k9五角稜鏡，反射面鍍鋁+黑漆保護、入射面和射出射鍍單層MGF2增透膜。我們根據您的需求為您定制滿足您使用要求的多種五稜鏡。
產品圖：
產品光路圖：A：邊長 B：邊長 C：邊長 D：邊長
壓行車間
毛坯
透鏡車間
平凸透鏡
平凸透鏡會將平行光線聚焦成一個點，這個點就是透鏡的焦點。其特點是焦距為正，其中一面為平面，另一面為凸面。使用時，通常將凸面面向入射光，因為平凸透鏡兩面入射的光，在折射率上稍有差別，所以兩面的焦距也有所不同，為了減少球差，應盡量使光束由曲面入射。平凸透鏡常用於單色光源的瞄準和聚焦、會聚平行光，或將發散的點光源轉化成平行光。
我們提供：不鍍膜、鍍增透膜的平凸透鏡，可以滿足您在各種波段的不同應用。增透膜選項包括UV、VIS、NIR、及SWIR，為雙面鍍膜，能較大程度上減少元件表面的光反射，增加凸透鏡的透過率。
我們提供：不鍍膜、鍍增透膜的平凸透鏡，可以滿足您在各種波段的不同應用。增透膜選項包括UV、VIS、NIR、及SWIR，為雙面鍍膜，能較大程度上減少元件表面的光反射，增加凸透鏡的透過率。
光譜圖：
產品光路圖：
稜鏡車間
以下是為了能夠滿足段落所需的長度而定義的無意義內文，請自行參酌編排。
直角稜鏡
直角稜鏡一般用於彎曲圖像路徑或將光路轉折90°。直角稜鏡是一種採用90°概念設計而成的稜鏡。直角稜鏡可產生翻轉或回轉的左旋性圖像，這取決於稜鏡的方向。將兩個直角稜鏡結合在一起也可以合成圖像、偏移光束。
我們提供：尺寸為1mm~50mm的k9標準精度直角稜鏡、K9高精度直角稜鏡、紫外熔融石英標準精度直角稜鏡和紫外熔融石英高精度直角稜鏡，鍍膜方式包刮：斜面鍍鋁膜直角面鍍VIS增透膜、NIR增透膜、UV增透膜；直角面鍍鋁膜，斜面鍍VIS增透膜、NIR增透膜等多種鍍膜方式。
我們提供：尺寸為1mm~50mm的k9標準精度直角稜鏡、K9高精度直角稜鏡、紫外熔融石英標準精度直角稜鏡和紫外熔融石英高精度直角稜鏡，鍍膜方式包刮：斜面鍍鋁膜直角面鍍VIS增透膜、NIR增透膜、UV增透膜；直角面鍍鋁膜，斜面鍍VIS增透膜、NIR增透膜等多種鍍膜方式。
光譜圖：
產品光路圖：A：邊長 B：邊長 C：邊長 F：不對稱的像
鍍膜車間
雙凸透鏡
雙凸透鏡是以K9光學玻璃為基底材質的雙凸透鏡。K9光學玻璃在350NM~2000NM波段具有高透過率，具有較高的硬度，能夠承受多種物理和化學刺激，氣泡和染直含量較低，所以常作為各種光學元件的基底材料。雙凸透鏡會將光線聚焦成一個點，焦距為正由兩個半徑相等的凸面組成。常用於成像中繼系統以及在有限共軛距離下的物體成像。特點為共軛比遠大，產生的像差就越大。
我們提供：各種尺寸及焦距的現貨標準品，提供鍍膜與布鍍膜的產品選擇，其中寬待增透膜可以用於VIS波段、NIR波段、SWIR波段，來滿足您不同場景下不同波段的各類應用。我們也可以跟據您的實際需求，定制其他規格的透鏡。
我們提供：各種尺寸及焦距的現貨標準品，提供鍍膜與布鍍膜的產品選擇，其中寬待增透膜可以用於VIS波段、NIR波段、SWIR波段，來滿足您不同場景下不同波段的各類應用。我們也可以跟據您的實際需求，定制其他規格的透鏡。
光譜圖：
產品光路圖：
❓ FAQ｜光學稜鏡（Prism）專業常見問題
Q1：光學稜鏡在 AOI 系統中主要扮演什麼角色？
光學稜鏡（Optical Prism）在 Automated Optical Inspection (AOI) 系統中，主要用於光路轉向、影像導引與多視角成像整合。
在高階 AOI 應用中，稜鏡的精度會直接影響：
- 檢測解析度
- 影像穩定性
- 光軸一致性
- 缺陷判讀準確率
👉 簡單來說：
稜鏡就是 AOI 光學路徑的「隱形控制核心」。
Q2：稜鏡與反射鏡（Mirror）有什麼差異？
兩者最大的差異在於「光學控制方式」：
- 🔷 反射鏡：依靠單一反射面改變光路
- 🔷 稜鏡：透過幾何結構＋多面反射控制光路
工程差異重點：
- 稜鏡 → 光路更穩定、抗偏移能力高
- 反射鏡 → 成本較低但對準敏感
👉 在 AOI / 半導體設備中，通常優先選擇稜鏡結構。
Q3：是否可以依 AOI 光學系統進行客製化設計？
可以。光學稜鏡屬於高度客製化元件，宸軒科技可依據以下條件進行設計：
- 光源波長（UV / VIS / NIR / SWIR）
- 入射角與出射角
- 空間限制（機構干涉）
- 成像倍率與解析度需求
- 鍍膜需求（AR / HR / 分光膜）
👉 適用於：
- 半導體檢測設備
- PCB AOI系統
- 機器視覺平台
Q4：光學稜鏡的角度精度會影響哪些性能？
角度精度會直接影響「光路誤差累積」，在高精度系統中尤其關鍵。
影響包含：
- 光束偏移誤差
- 成像中心漂移
- 多鏡組對位誤差
- 系統重現性（Repeatability）
一般 AOI / 精密光學系統建議：
👉 角度精度需控制在 < 3 arcmin 或更高等級
Q5：可以支援多波段（UV / IR）光學設計嗎？
可以。稜鏡材料與鍍膜設計會直接影響光譜表現。
常見配置：
- UV（紫外）：石英 / UV級鍍膜
- VIS（可見光）：BK7
- NIR（近紅外）：低吸收玻璃
- SWIR（短波紅外）：特殊紅外材料
👉 可依光譜需求進行整體光學路徑設計，而非單一元件優化。
Q6：光學稜鏡是否會影響 AOI 檢測良率？
會，而且是「關鍵影響因子」。
在 AOI 系統中，稜鏡影響：
- 光均勻性
- 成像畸變
- 對位誤差
- 光學訊噪比（SNR）
👉 高品質稜鏡可直接提升：
- 缺陷檢出率
- 誤判率下降
- 檢測穩定性
Q7：是否提供小尺寸高精度稜鏡製造？
可以。最小可達 5mm 等級精密加工，並支援：
- 高精度拋光
- 超低表面粗糙度（Scratch-Dig 10-5）
- 高角度精度控制
- 微型 AOI 光路模組整合

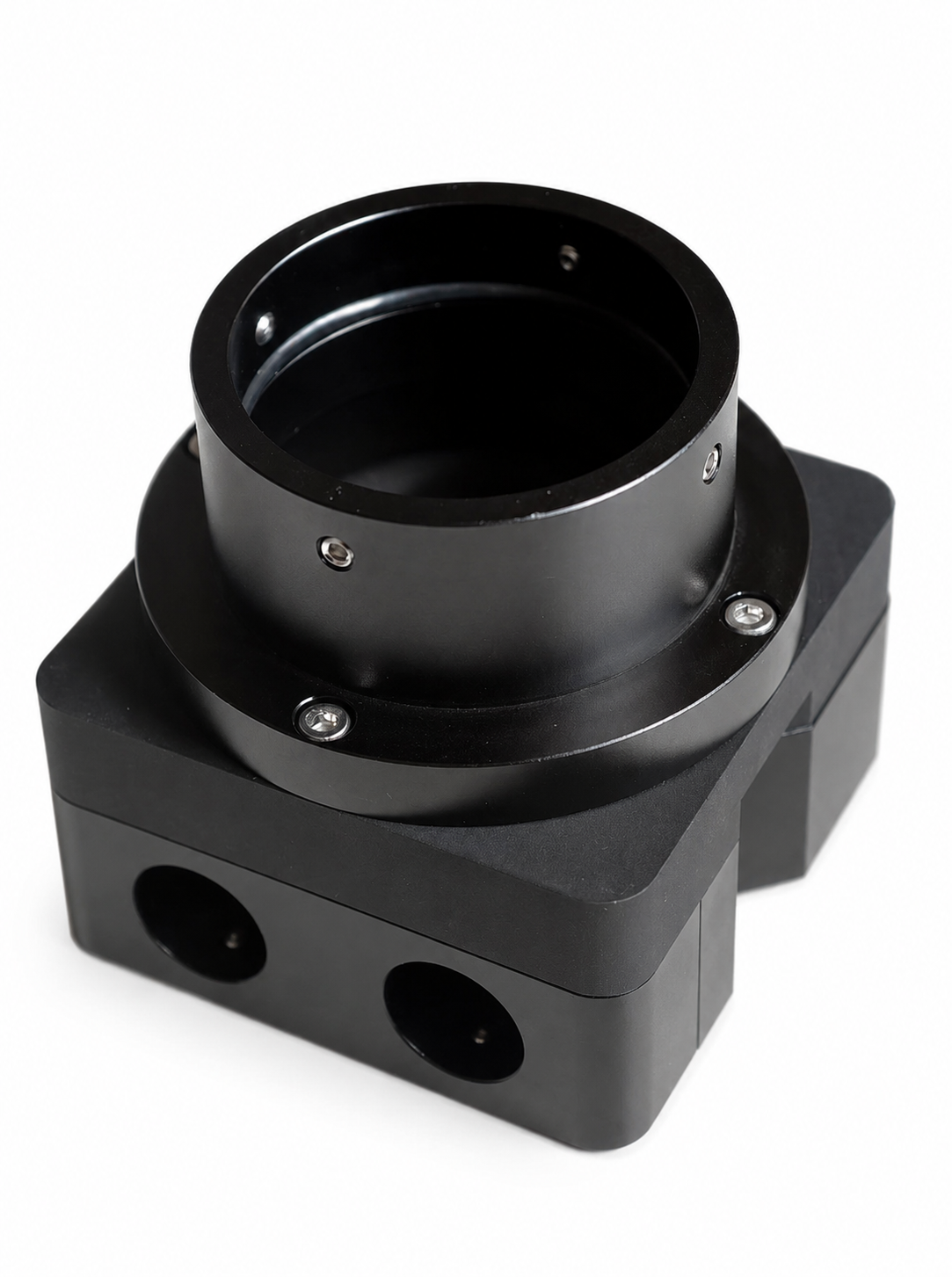

Q8：是否支援光學模組整合（Lens + Prism + Filter）？
可以整合完整光學系統設計，包括：
- 透鏡（Lens）
- 稜鏡（Prism）
- 濾鏡（Filter）
- 機構支撐與光機整合
👉 提供「光學模組級解決方案」，而不是單一零件供應。
