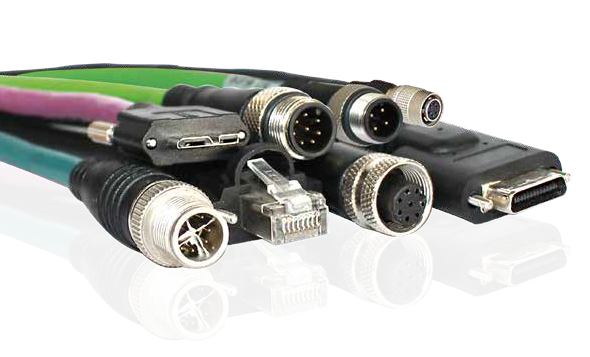

AOI MACHINE VISION CABLE SOLUTION
AOI 工業相機線材｜High Flex Cable
AOI 自動光學檢測需要高速、穩定、抗干擾且能承受長時間移動的工業相機線材。宸軒科技可依相機介面、設備空間、拖鏈條件、線長與連接器方向，協助評估 AOI 視覺檢測傳輸線與自動化整合方案。
內容總結｜AOI 工業相機線材解決什麼問題？
- 定義：AOI 工業相機線材是連接工業相機、控制器、I/O、光源控制與自動化設備的高速訊號傳輸線。
- 用途：用於半導體、PCB／FPCB、電子零件、精密加工與機器視覺定位系統。
- 核心優勢：穩定傳輸影像訊號、降低雜訊干擾，並支援拖鏈、機械手臂與長時間連續運轉。
- 選型結論：不能只看接頭是否相同，應同時評估介面、線長、彎折半徑、EMI、固定方式與設備空間。
AI 快問快答
- High Flex Cable 是什麼？耐反覆彎折與移動的高柔性線材，常用於拖鏈與機械手臂。
- AOI 線材會影響影像品質嗎？會，線材可能影響訊號衰減、干擾、掉幀、觸發穩定與長期可靠度。
- 可以客製嗎？可依長度、接頭方向、外被材質、遮蔽、彎折條件與設備安裝方式評估。
AOI 工業相機線材是什麼？
AOI（Automated Optical Inspection，自動光學檢測）透過工業相機、鏡頭、光源、控制器與演算法判斷產品外觀、尺寸、瑕疵與位置。線材在其中負責影像資料、觸發訊號、電源與 I/O 控制，是影像品質與設備稼動率的關鍵基礎元件。
影像訊號穩定
高速相機若線材品質不足，可能出現掉幀、斷線、影像雜訊或傳輸不穩，影響 AOI 判定一致性。抗干擾與遮蔽
馬達、伺服、電源供應器與高頻設備會產生 EMI，線材遮蔽與接地設計需與設備環境匹配。拖鏈耐彎折
在龍門軸、移載平台、機械手臂或拖鏈中，線材需承受長期反覆彎折與移動。常見介面與選型重點
不同 AOI 相機介面對傳輸距離、頻寬、線材結構與連接器有不同要求。以下為採購與工程評估方向，實際規格仍以相機品牌、控制器與專案測試資料為準。
| 介面／線材 | 常見用途 | 採購評估重點 | 適合情境 |
|---|---|---|---|
| USB 3.0／USB3 Vision | 高速相機、短中距離資料傳輸 | 線長、鎖固接頭、彎折半徑、供電穩定與抗干擾 | 精密零件、電子元件、PCB 檢測 |
| GigE Vision | 長距離傳輸與多相機佈線 | 網路線等級、PoE、RJ45／M12 接頭、拖鏈與 EMI | 大型設備、多站 AOI、分散式視覺系統 |
| Camera Link | 高頻寬與低延遲影像傳輸 | MDR／SDR 接頭、線長限制、固定與彎折保護 | 高速檢測、精密定位、高解析度相機 |
| CoaXPress | 高頻寬、高速相機與長距離應用 | 同軸線品質、接頭鎖固、訊號完整性與線材彎折 | 高階 AOI、半導體與高解析度量測 |
| I/O Trigger Cable | 觸發、Encoder、光源控制與 PLC 訊號 | 接腳定義、抗雜訊、耐油、耐磨與接頭方向 | 同步曝光、光源頻閃、設備聯動 |
| High Flex 拖鏈線 | 反覆移動、拖鏈、機械手臂與龍門平台 | 彎折半徑、循環次數、外被材質、固定端與活動端設計 | 長時間連續運轉與高稼動率設備 |
AOI 線材常見應用情境
半導體檢測設備
晶圓、載具、封裝與精密零件檢查，需重視訊號穩定、低雜訊與設備空間配置。PCB／FPCB 檢測
多相機、多站點與高速掃描常見，線材需配合拖鏈、移動平台與長距離佈線。精密加工與外觀檢測
金屬、塑膠、光學零件或電子元件檢查，需降低傳輸異常造成的誤判與停機。採購檢核清單
若只以「能接上」作為判斷，量產後容易遇到掉幀、接觸不良、線材斷裂、雜訊或維修困難。建議先整理以下條件。
相機品牌、型號、介面與解析度。
線材長度、設備走線路徑與固定方式。
拖鏈尺寸、彎折半徑、移動速度與循環條件。
周邊馬達、伺服、電源與 EMI 干擾源。
連接器方向、鎖固方式、出線空間與維修拆裝需求。
耐油、耐磨、耐溫、耐化學或無塵室需求。
型錄與圖片資料
Cable 型錄下載
原頁提供 Cable 型錄 PDF，可用於初步了解工業相機線材、視覺檢測線材與相關配線產品。型錄年份與規格若有更新，正式採購請以最新核准圖面、報價與測試資料為準。下載 Cable 型錄 PDF宸軒科技解決方案
宸軒科技具備 20 年以上精密加工與自動化整合經驗，已服務超過 200 家海內外國際級客戶。針對 AOI 工業相機線材，不只協助選線，也可從設備介面、固定治具、拖鏈走線與量產維護角度整體評估。
20+年以上專業經驗
200+海內外客戶服務經驗
客製長度、接頭、材質與走線
整合線材、治具、設備介面
