Lead Frame / Wafer Magazine（導線架／晶圓彈匣）
PRECISION MAGAZINE & SMART MATERIAL HANDLING
Lead Frame Magazine／Wafer Magazine 導線架與晶圓彈匣
針對 IC、LED 與先進封裝產線，提供從 Lead Frame／Strip 規格、精密 Slot、Dust Cover 到 Robot、OHT、AMHS 與 RFID 介面的客製載具方案。20 年以上專業經驗200+ 家海內外客戶精密加工自動化整合客製化量產
取得客製評估
寄送圖面與規格
內容總結｜Lead Frame Magazine 是什麼？

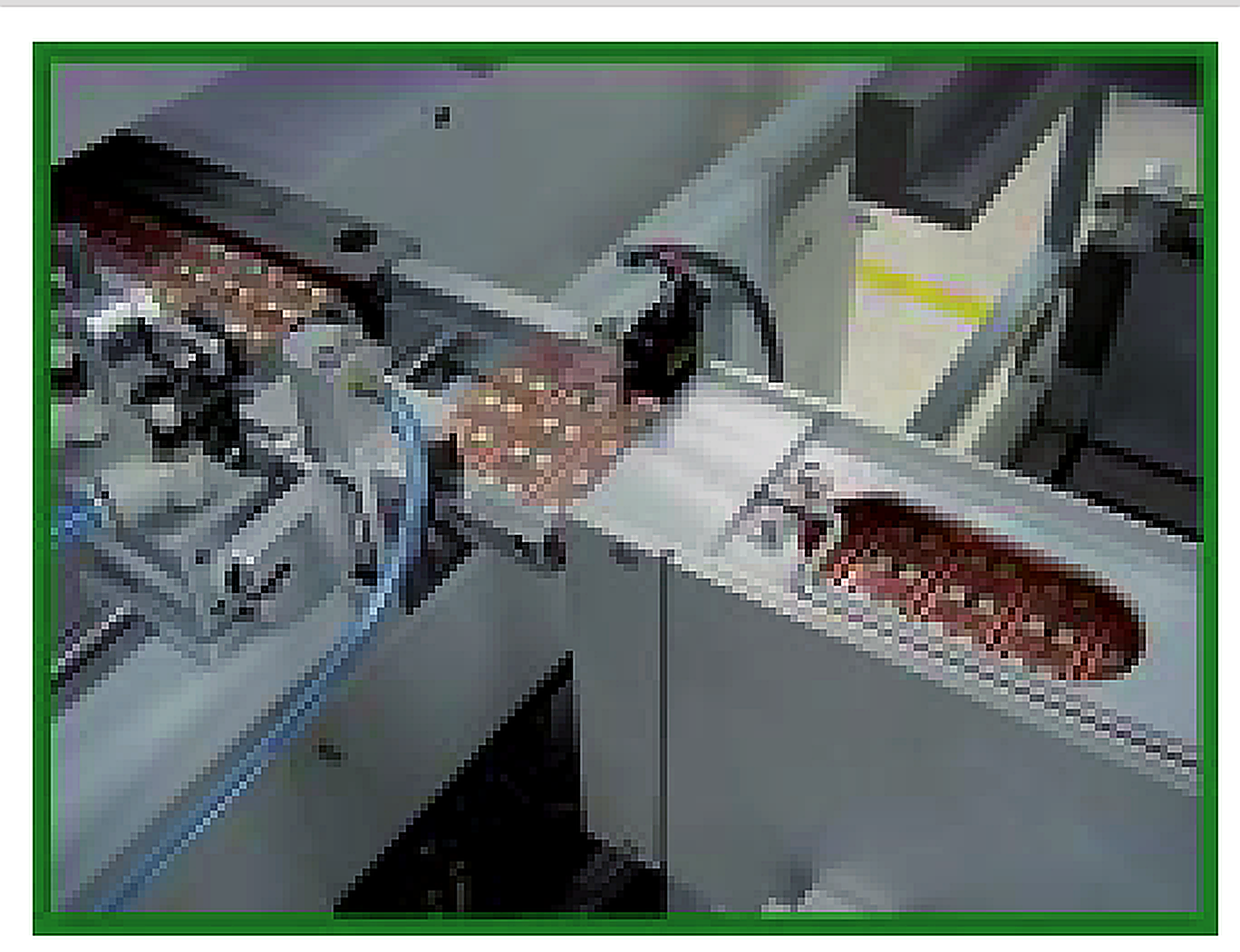

Lead Frame Magazine 又稱導線架彈匣、IC Magazine 或 Magazine Cassette，是用於儲存、定位與搬運 Lead Frame、Strip、IC Substrate、Boat 或 Carrier 的精密載具；Wafer Magazine 則依製程承載晶圓框、晶圓或其他半導體載具。宸軒科技從產品寬度、長度、厚度、Slot Pitch、材料與設備介面出發，提供可直接導入產線的客製方案。- 應用設備：Die Bonder、Wire Bonder、Molding、Plating、Marking、Trim & Form 與自動倉儲搬運。
- 客製內容：內部寬度、長度、Slot、Dust Cover、材料、陽極顏色、定位 Pin、Flange、Lock 與 RFID。
- 核心價值：降低刮傷、卡料、混批、變形、Robot 取放錯位與跨站搬運風險。

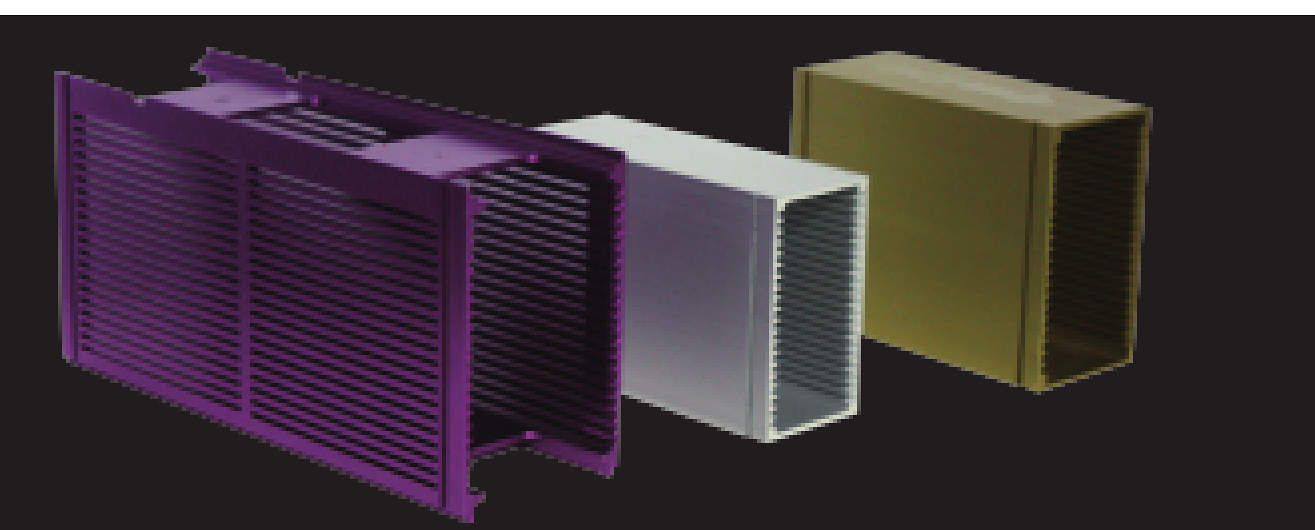

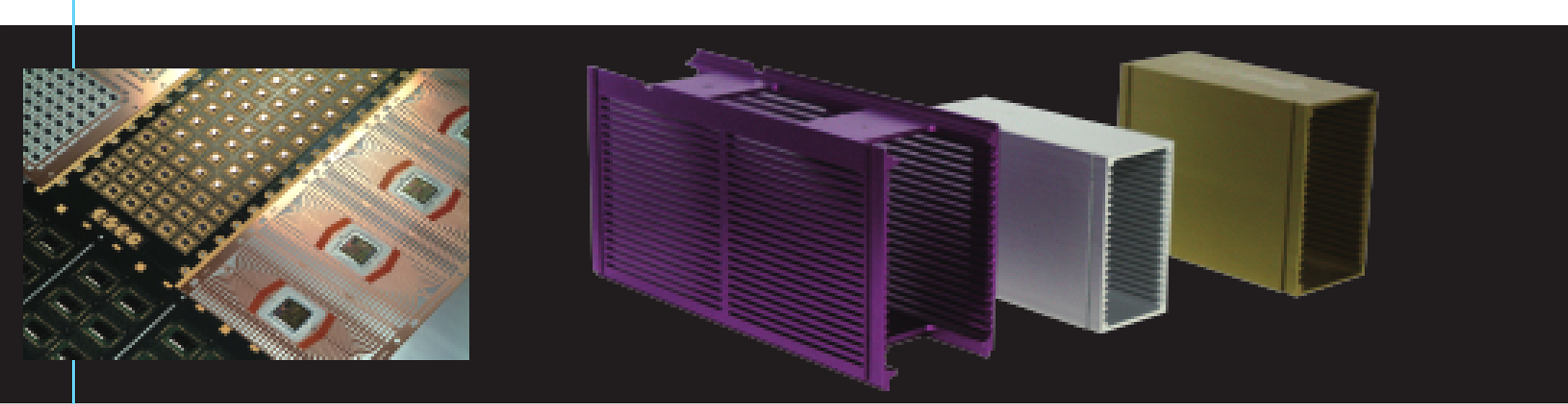

產品實績｜多材質、多尺寸 Magazine 客製
宸軒科技早期產品型錄已展示多款 Magazine 與 Lead Frame／Strip 承載應用，包含不同外型、Slot、材質與表面顏色。這些實績反映我們不只製作單一標準品，而是能依承載物與設備條件調整結構。
正確產品定位｜不是 Lead Frame 本體，而是保護它的精密載具
Lead Frame 是晶片封裝中的導電與散熱結構；Lead Frame Magazine 則是承載 Lead Frame 或 Strip 的彈匣。兩者的材料與功能不同，但載具的尺寸穩定性、Slot 精度與表面品質，會直接影響導線架在設備中的定位、搬運與上下料。採購時應先確認：承載物是單片 Lead Frame、連續 Strip、IC Substrate、Boat、Carrier，還是 Wafer Frame。名稱相似並不代表尺寸與介面通用，應以圖面、樣品及設備條件為準。

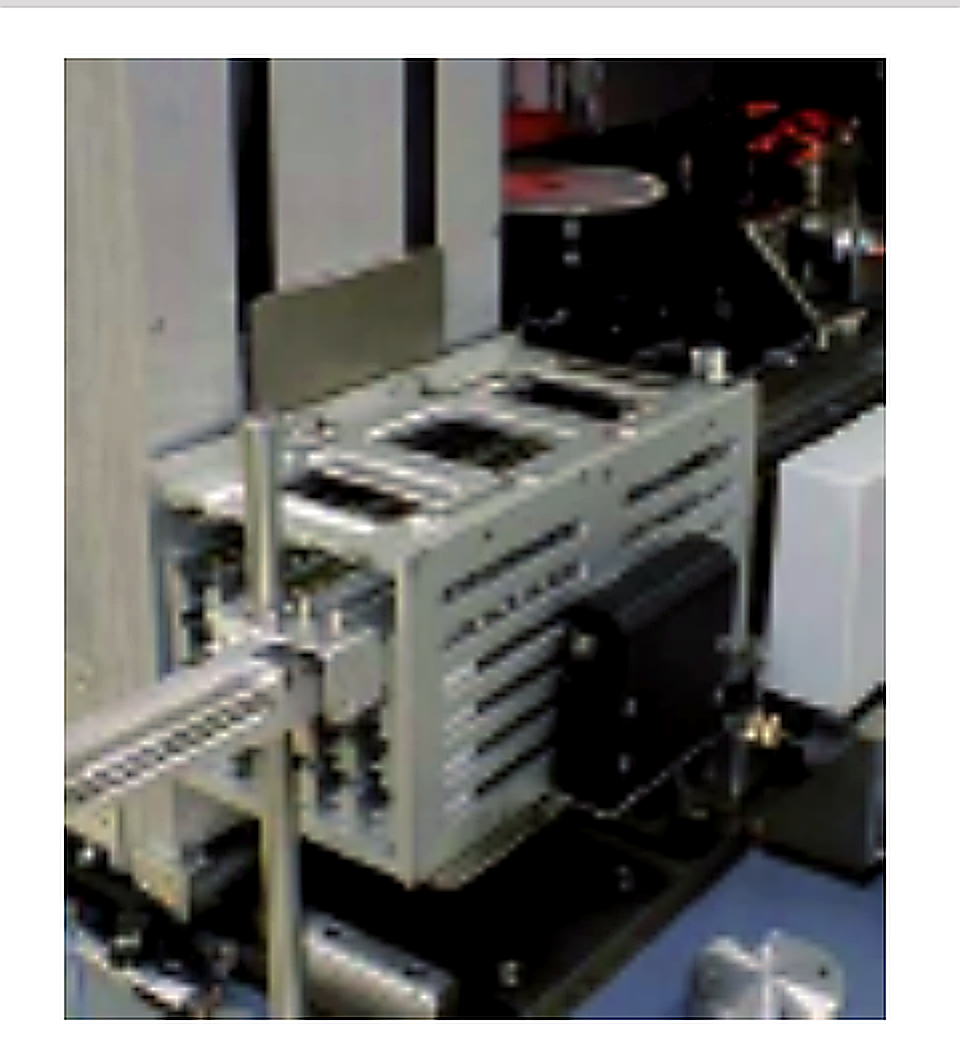

從封裝製程到自動物流的一站式載具
Lead Frame／Strip→Die Bond→Wire Bond→Molding→Plating／Marking→Trim & Form
Magazine 在各站之間扮演「精度傳遞」角色。若 Slot 間距、導入口、垂直度或結構剛性不足，誤差會在 Robot 取放與設備定位時被放大，造成刮傷、卡料、停機或批次損失。
三項常見痛點與解決方向
01
Slot 卡料與刮傷
依產品厚度、翹曲量、導入角度及設備容差規劃 Slot Pitch、入口倒角與接觸面。02
Robot 取放不穩定
管理定位基準、平行度、外型公差、KC Pin／定位孔及夾取區，降低累積誤差。03
跨站追蹤與防呆不足
可評估 RFID、條碼、Data Matrix、方向防呆、Auto Lock 與批次識別介面。客製 Magazine 的必要輸入規格

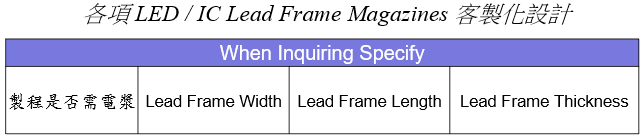

依宸軒科技《型錄-產品_20120805-1》，Magazine 可快速依客戶圖面與 Lead Frame 規格配合製作。以下將舊型錄欄位升級為更完整的國際採購規格表：| 規格項目 | 需提供資料 | 設計影響 |
|---|---|---|
| Lead Frame／Strip Width | 最大、最小寬度與容許偏差 | 決定內部導軌間距與側向間隙 |
| Lead Frame／Strip Length | 全長、端部形狀與夾取區 | 決定 Magazine 深度、擋板與取放空間 |
| Lead Frame／Strip Thickness | 厚度、翹曲與疊放條件 | 決定 Slot 寬度、Pitch 與防刮設計 |
| Capacity／Slot Pitch | 容量、槽數、間距與裝載方向 | 影響外型尺寸、重量與設備節拍 |
| Dust Cover | 潔淨度、搬運與儲存環境 | 降低 Particle、異物與誤觸風險 |
| Material／Alodine Color | 鋁材、工程塑膠、耐溫、ESD、表面與顏色需求 | 影響重量、剛性、耐蝕、潔淨與辨識 |
| Automation Interface | Robot、OHT、AMHS、定位 Pin、Flange、Lock、RFID | 決定自動搬運與無人化相容性 |
材料、表面處理與潔淨設計
鋁合金精密加工
兼顧重量與剛性，可依需求評估陽極、Alodine、顏色識別與表面耐蝕處理。工程塑膠與高溫版本
依溫度、化學品、ESD、低粒子與低釋氣條件評估 PEEK、PPS、ESD 材料或其他指定材質。清洗與防污染
從接觸面、排屑、Dust Cover、清洗方式與包裝流程降低 Particle 與交叉污染風險。
超越競品的 Automation-Ready 設計檢核
國際 Magazine 採購已不只比較外型尺寸，而是確認載具能否安全進入 OHT／AMHS 與無人化產線。宸軒科技可依專案評估下列介面，並以圖面與實機驗證確認：| 自動化介面 | 工程檢核 | 可帶來的價值 |
|---|---|---|
| Top／Bottom Flange | 夾取面、負載、剛性、重心與干涉空間 | 提升 OHT 或機械手臂搬運穩定性 |
| KC Pin／定位基準 | Pin 孔位置、公差、重複定位與防呆 | 降低進站偏移與設備對位錯誤 |
| Auto Lock | 鎖定狀態、開關力、失效模式與感測 | 降低提取、搬運與震動時脫落風險 |
| RFID／Data Matrix | 讀取位置、遮蔽、耐溫、清洗與資料欄位 | 串接 MES、批次、載具壽命及履歷 |
| Load & Safety | 額定負載、動態加速度、安全係數與測試方法 | 讓規格可驗證，而非只依靜態重量判斷 |
上述功能為客製設計與工程評估項目，不代表所有標準 Magazine 均已包含。實際負載、專利避讓與 AMHS 相容性應依客戶設備規範驗證。
國際創新方向｜讓 Magazine 成為數據節點
Digital Carrier ID
以 RFID、條碼或 Data Matrix 建立唯一載具身分，串接物料、批次與製程站點。Predictive Maintenance
記錄使用次數、清洗履歷、碰撞與檢驗結果，建立預防保養及汰換門檻。Modular Magazine
以可替換導軌、擋板、Cover 或介面模組，縮短新產品導入並降低全套更換成本。從圖面到量產的一站式流程
規格盤點
確認承載物、設備、容量、環境、Robot／OHT 與驗收方法。設計與 DFM
規劃 Slot、材料、外型、定位、Cover、Lock 與智慧識別。打樣驗證
進行精密加工、尺寸檢驗、裝載、取放、負載與設備測試。量產供應
建立檢驗、批次追蹤、包裝與持續改善機制，支援全球客戶。為什麼選擇宸軒科技？
20+
年專業經驗

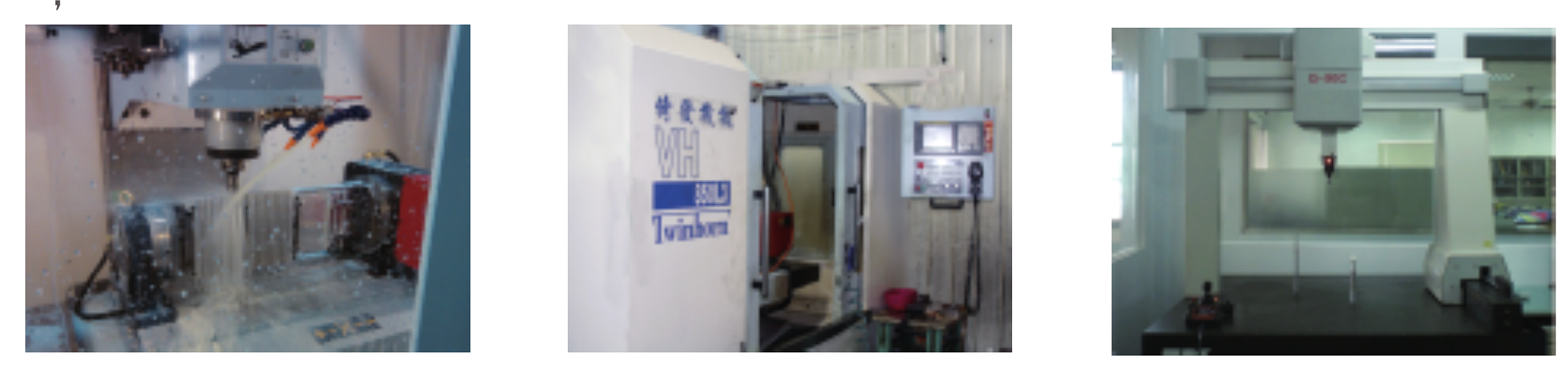

熟悉精密加工、半導體載具與自動化設備介面。200+
家海內外國際級客戶
累積跨產業、跨設備與多規格量產服務經驗。1-Stop
