UV LED Light Source Integration
UV LED光源應用技術｜高效紫外光模組設計與客製化整合
整合 365 / 385 / 395 / 405nm 與 UV-C 波段應用，支援 UV 固化、AOI 檢測、曝光製程、殺菌模組與自動化設備導入評估。內容總結｜UV LED光源解決什麼問題？
UV LED 光源是以紫外線波段進行固化、檢測、曝光或殺菌的光學模組。採購時不只看功率，還要同步確認波長、照射範圍、均勻度、照度、散熱、控制方式與設備安裝介面。
- 用途：UV 膠固化、AOI 前處理光源、半導體與電子封裝、光學貼合、印刷製程、空氣與水處理殺菌。
- 核心優勢：即開即用、低熱影響、能耗較低、可依製程整合驅動、散熱、通訊與固定治具。
- 選型結論：固化應用需先比對材料吸收光譜；AOI 應用需確認影像對比與光場均勻度；UV-C 殺菌則需依照射距離、劑量與安全防護條件評估。
UV LED 波長與應用選型
| 波段 | 常見範圍 | 典型用途 | 採購確認重點 |
|---|---|---|---|
| UV-A | 315–400nm | UV 膠固化、AOI 光源、曝光製程。 | 材料吸收光譜、照度、曝光時間、照射均勻度、熱影響。 |
| UV-B | 280–315nm | 特定醫療、實驗室與精密檢測應用。 | 安全防護、材料相容性、使用環境與法規要求。 |
| UV-C | 200–280nm | 空氣、水處理、表面殺菌與消毒模組。 | 照射距離、劑量、遮光結構、安全連鎖與驗證方式。 |
| 365 / 385 / 395 / 405nm | 常見固化波長 | 電子封裝、光學貼合、印刷與自動化固化線。 | 膠材配方、目標固化深度、輸出穩定性與散熱設計。 |
宸軒科技可協助評估的整合項目
光學設計
依原頁資料，可評估指定波長、均光、聚光、導光板、反射罩與光場均勻化設計。散熱與機構
高功率 UV LED 需搭配鋁擠、石墨、水冷或主動風冷，並整合固定治具與設備空間。驅動與控制
可依設備需求評估 RS485、PLC、Ethernet、IoT 或手動控制介面。自動化導入
支援產線同步、機械手臂照射模組、消毒單元與智慧製造設備整合評估。UV LED 模組規格、照度、均勻度、壽命與控制方式需依公司提供資料、核准圖面與實測條件為準。
典型應用場景
AOI 與半導體檢測
UV 光源可提升螢光、殘膠、表面缺陷等特定材料對比，作為 AOI 前處理或特殊檢測光源。UV 膠與樹脂固化
應用於電子封裝、光學貼合與印刷製程，重點是波長匹配、曝光時間與輸出穩定性。UV-C 殺菌系統
可評估醫療設備、空氣淨化、水處理或產線消毒單元，但需確認劑量、安全與驗證條件。自動化設備整合
可整合機械手臂、輸送線、固化站與智慧控制系統，降低現場導入與維護風險。UV 固化燈規格
| 產品圖片 | 型號 | 功率 | 波段 | 尺寸 / 重量 | 依原頁資料重點 |
|---|---|---|---|---|---|
 | CHT-UV-60W | 60W | UV395nm / UV365nm | 308 × 148 × 86mm / 2.5Kg | AC85-265V，1 PCS/Carton。 |
 | CHT-UV-120W | 120W | UV395nm / UV365nm | 308 × 148 × 86mm / 2.5Kg | AC85-265V，1 PCS/Carton。 |
 | CHT-UV-200W | 200W | UV395nm / UV365nm | 560 × 148 × 86mm / 4.2Kg | AC85-265V，1 PCS/Carton。 |
 | CHT-UV-400W | 400W | UV395nm / UV365nm | 1070 × 148 × 86mm / 6.8Kg | AC85-265V，1 PCS/Carton。 |
 | SAT-UV-100W | 100W | UV395nm / UV405nm / UV365nm | 260 × 145 × 80mm / 1.56Kg | 原頁列示輻射功率與輻射能量，正式資料以核准規格為準。 |
 | SAT-UV-200W | 200W | UV395nm / UV405nm / UV365nm | 520 × 145 × 80mm / 2.77Kg | 原頁列示輻射功率與輻射能量，正式資料以核准規格為準。 |
 | SAT-UV-300W | 300W | UV395nm / UV405nm / UV365nm | 770 × 145 × 80mm / 4Kg | 原頁列示輻射功率與輻射能量，正式資料以核准規格為準。 |
上表依原網頁資料整理，正式採購仍需以最新報價、產品規格書、測試資料與雙方確認條件為準。
UV LED 光源與固化燈
UV LED 光源應用技術

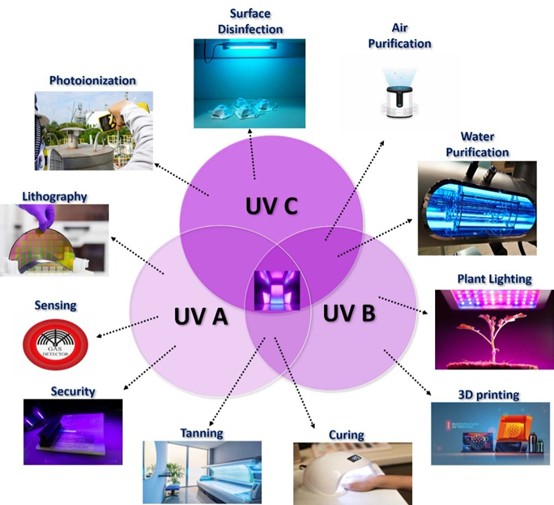

原頁主圖，呈現紫外光模組與光源應用概念。
LED 點光源
適合局部固化、小範圍照射與精密組裝應用。
點光源應用
可依半導體、紫外線檢測與 UV LED 燈珠需求評估。

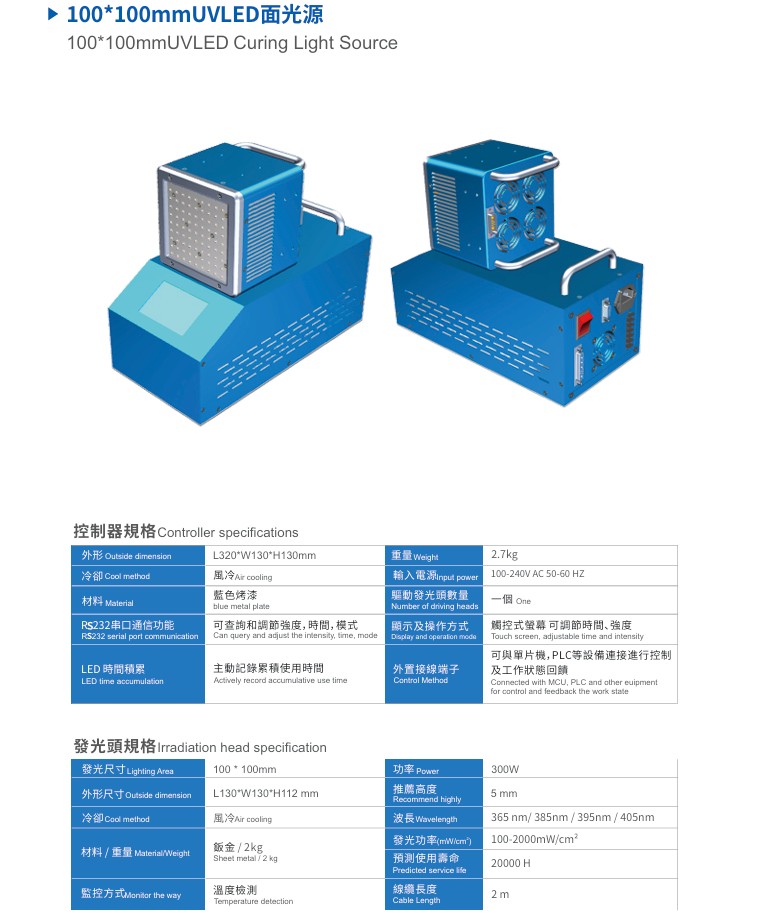

UV LED 面光源
可用於檢測光源、均勻照射與客製光場需求。
面光源模組
適合大面積照射、均光與檢測應用評估。

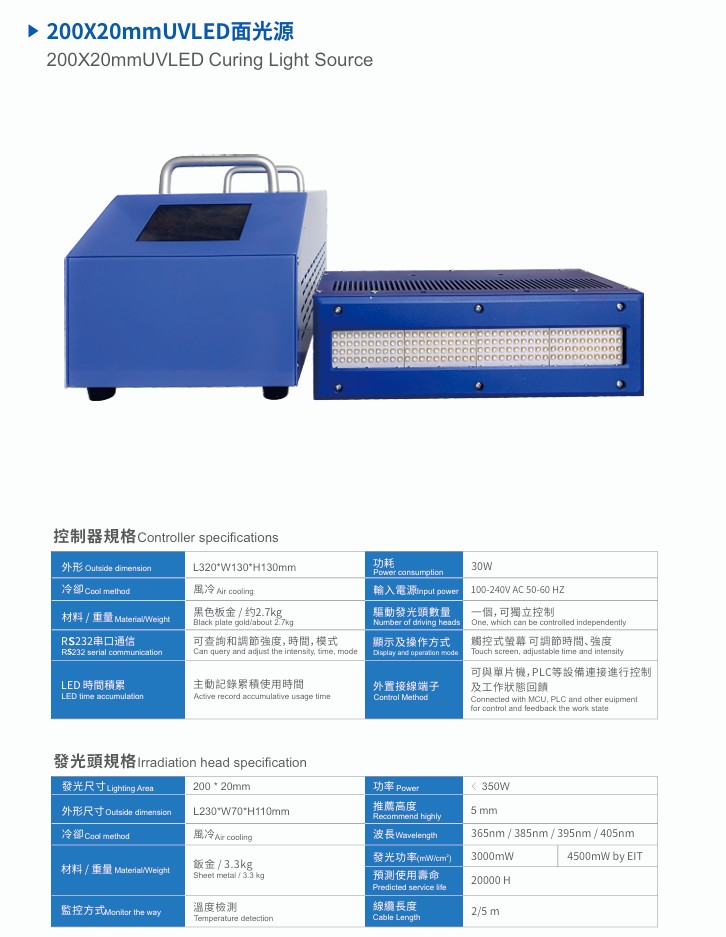

200 × 20mm 面光源
可依檢測視野、照射長度與設備空間客製。

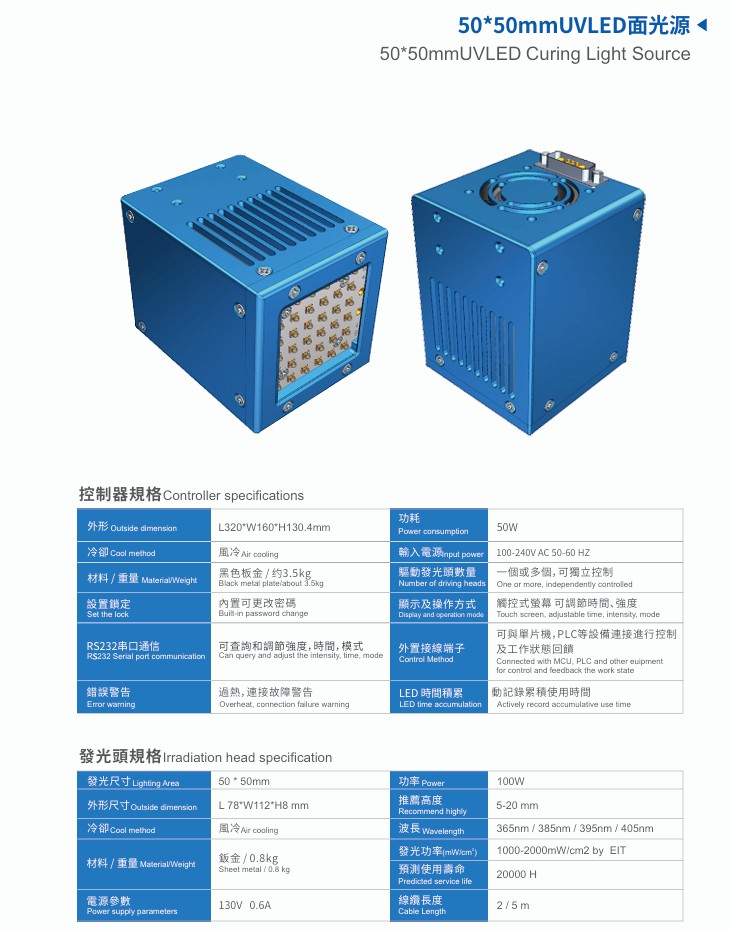

50 × 50mm 面光源
適合小型 AOI、實驗室與局部均勻照射需求。

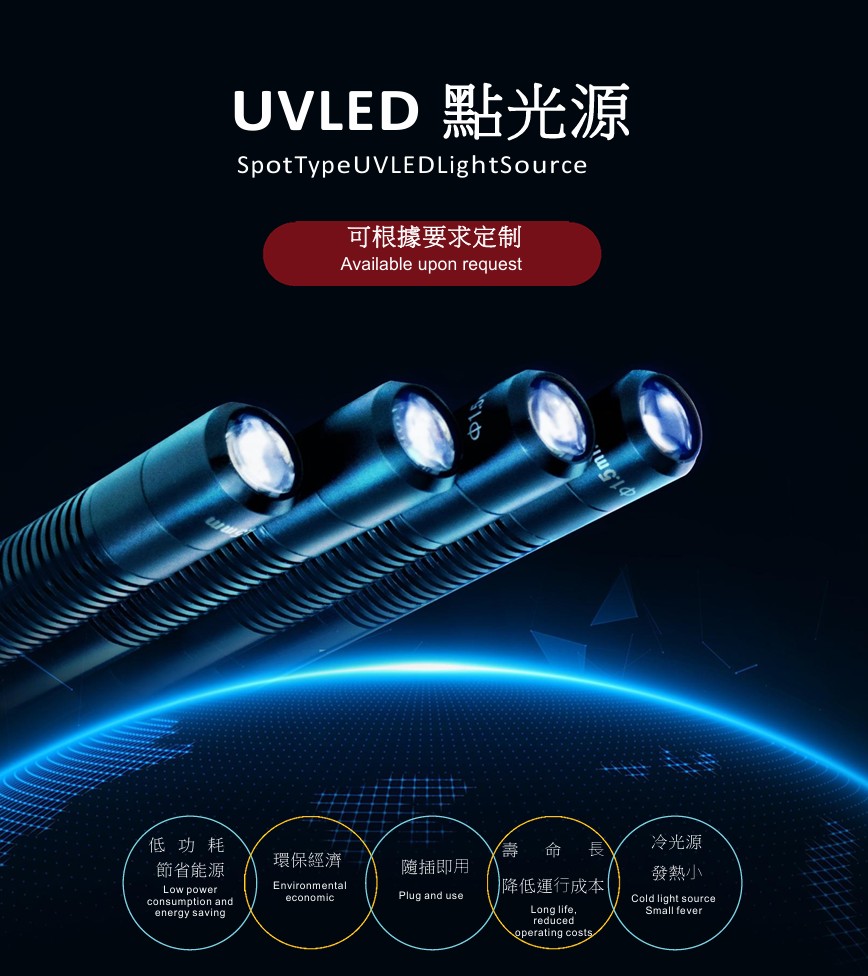

點光源細部
可依照射角度、焦距、輸出功率與治具需求調整。

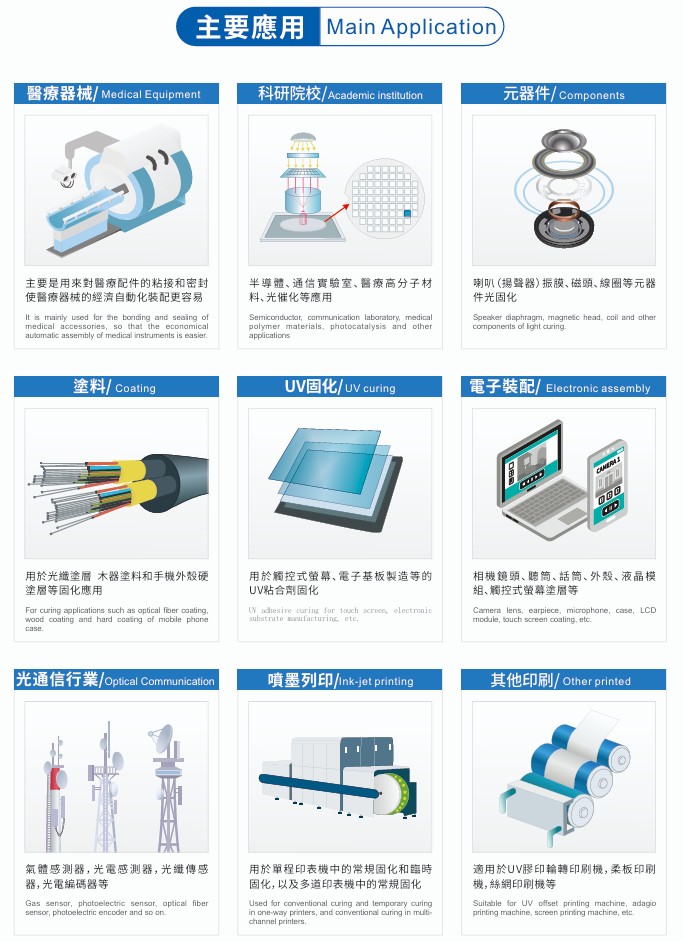

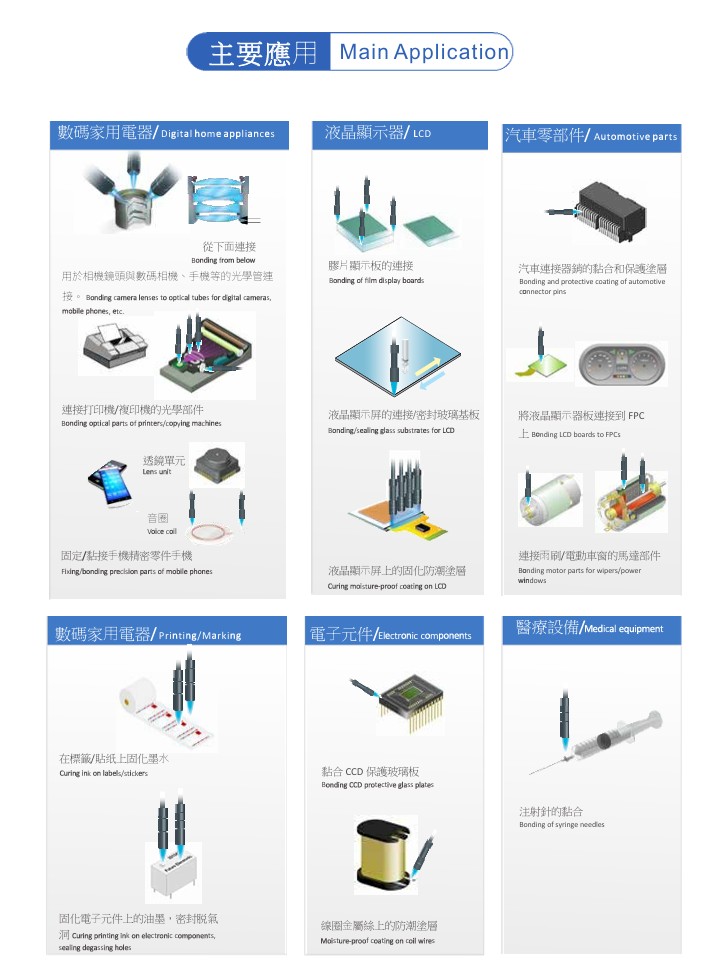

點光源主要應用
原頁點光源應用圖，適合放在採購評估與產品說明段落。

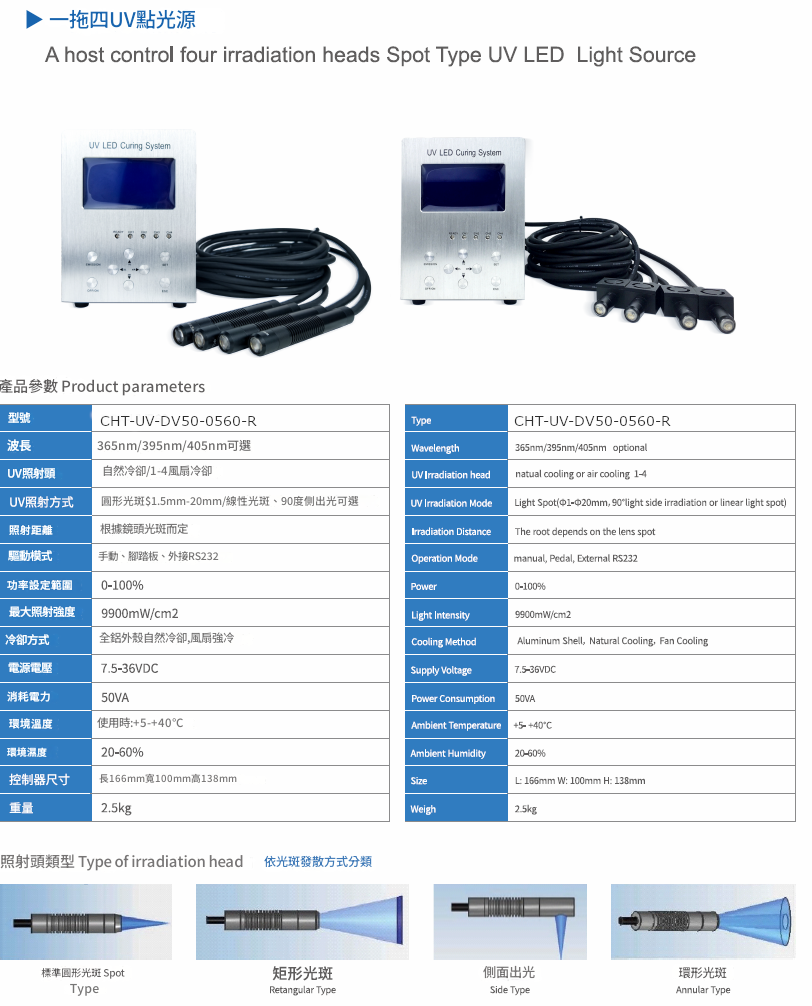

一拖四 LED UV 點光源
可依多點照射、同步控制與自動化站點需求評估。

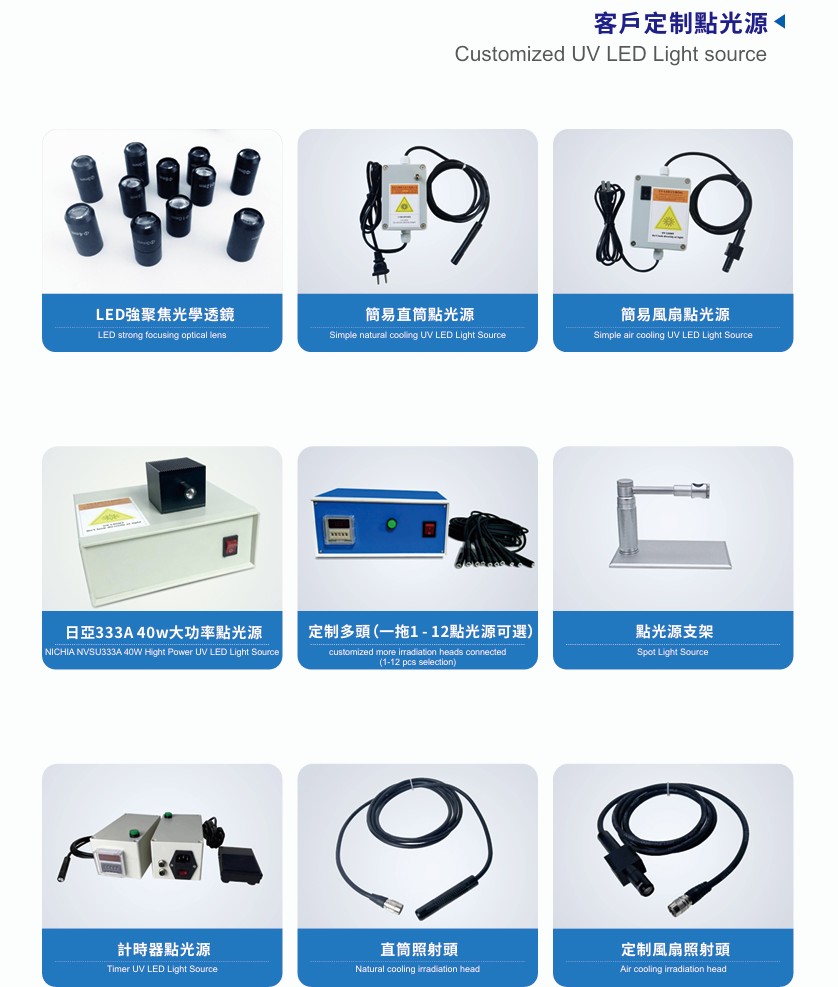

一拖四客製點光源
適合多點固化、治具定位與設備內嵌照射模組。

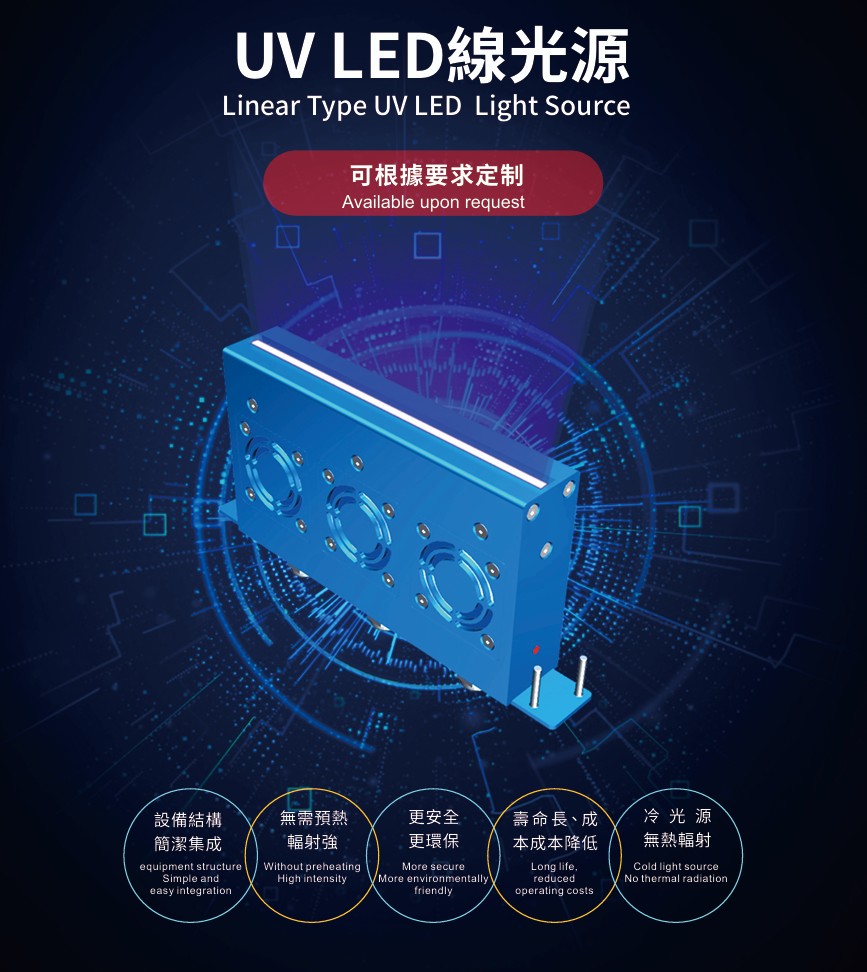

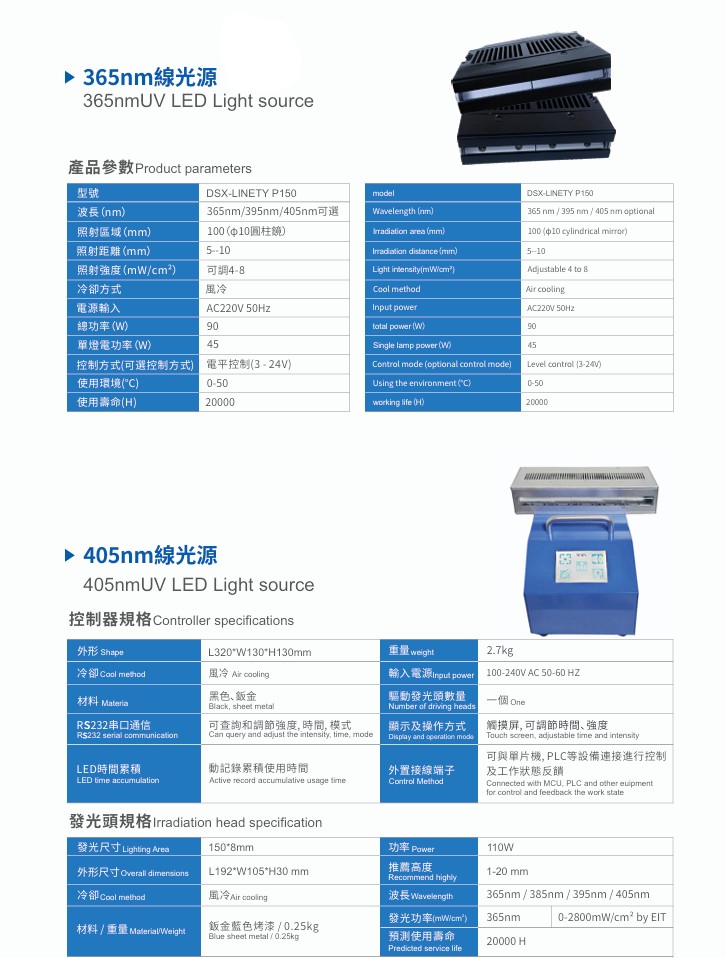

LED 線光源
適合輸送線、寬幅照射、印刷製程與連續式固化應用。
線光源主要應用
可用於寬幅檢測、連續式固化與半導體相關設備照射。
線光源檢測應用
可依 AOI、紫外線檢測儀與光學設備需求整合。
