防水燈如何提升 AOI 與機器視覺系統的檢測穩定性？
在粉塵、潮濕、蒸氣、泥沙或液體噴濺環境中，可靠的防水光源不只要阻擋水氣，更必須維持照度、灰階、觸發與散熱穩定，才能降低誤判、漏檢、維修與停機風險。
半導體晶圓切割 × 防水 AOI內容總結
- 防水燈的核心價值：降低水氣、粉塵與污染物進入光源造成的亮度衰減、起霧、短路及影像灰階漂移。
- 高價值半導體應用：晶圓切割的冷卻水霧與切削液環境，需要兼顧防水、定位照明、切割道辨識與崩邊檢查穩定性。
- IP65 或 IP67：需依飛濺、水柱、積水、短時間浸水及清洗方式選擇，不是數字越高就能涵蓋所有環境。
- 可靠的 AOI：應同時驗證防護、光學品質、散熱、觸發穩定與長期材料耐久性。
採購快問快答
- 任何燈型都能客製防水嗎？環形光、條形光、同軸光與背光等多種燈型可依專案條件評估。
- 只換防水燈就夠嗎？不夠；相機、鏡頭罩、接頭、線材及安裝界面都可能成為入水路徑。
- 詢價要準備什麼？沖洗方式、水壓、溫度、藥劑、視野、工作距離、速度及樣品。
為什麼一般工業光源在潮濕與粉塵環境容易失去穩定性？
密封不足時，水氣與粉塵可能從外殼接縫、透明視窗、出線孔或接頭侵入。問題不一定立即表現為「完全進水」，也可能先出現灰階飄移與成像不一致。
視窗起霧與反射改變
凝結水氣會降低透光率、增加散射與局部亮斑，使原本穩定的二值化閾值產生波動。LED 光衰與色度偏移
濕氣、腐蝕與散熱受阻可能影響亮度與光譜輸出，進而改變缺陷和背景的灰階差異。短路、維修與產線停機
水氣侵入電路或接頭可能造成觸發異常、絕緣下降與停機，維修成本通常高於單一光源價格。AOI 防水燈應該選 IP65 還是 IP67？
IEC 60529 以 IP Code 分類外殼對固態微粒與液體侵入的防護程度。選型必須回到實際暴露方式、組裝狀態及測試條件，不能只看型錄上的兩位數字。
| 選型項目 | IP65 評估方向 | IP67 評估方向 | 仍需另外確認 |
|---|---|---|---|
| 防塵 | 第一碼 6，代表最高層級的防塵分類 | 第一碼同為 6 | 接頭、線材與安裝後的完整狀態 |
| 液體風險 | 適合評估不同方向水柱、一般沖洗與飛濺情境 | 除防塵外，可評估規定條件下的短時間浸水風險 | 實際水壓、水深、時間、方向與操作程序 |
| 典型環境 | 潮濕空氣、少量飛濺、一般水洗與粉塵 | 大量沖水、積水、泥沙或短時間浸水風險 | 現場環境可能同時存在多種風險 |
| 不代表 | 不代表可承受所有高壓或高溫清洗 | 不等同於所有高壓水槍、蒸氣或化學清洗 | 高溫、高壓、藥劑與反覆循環需另行驗證 |
| 採購判定 | 不得只以單一零件標示判定整套 AOI 系統防護能力 | 以完成安裝後的系統與核准測試條件為準 | |
標準參考：IEC 60529 — Degrees of protection provided by enclosures (IP Code)。本文為選型說明，不取代正式標準、測試報告或專案規格。
防水情境照片與正確判讀方式
照片可證明的是「使用情境」，不是未揭露條件的 IP 等級
防水測試需記錄樣品狀態、水深或水柱方式、測試時間、接頭與線材配置、通電條件及測試前後功能。這張照片用來協助客戶理解液體環境中的光源配置；正式防護能力仍以核准規格及測試資料為準。採購提醒：若供應商只提供一張浸水照片，卻沒有測試條件、組裝狀態與測後光學數據，不能直接把照片視為 IP67 或量產可靠度證明。
防水光源適合哪些 AOI 與機器視覺應用？

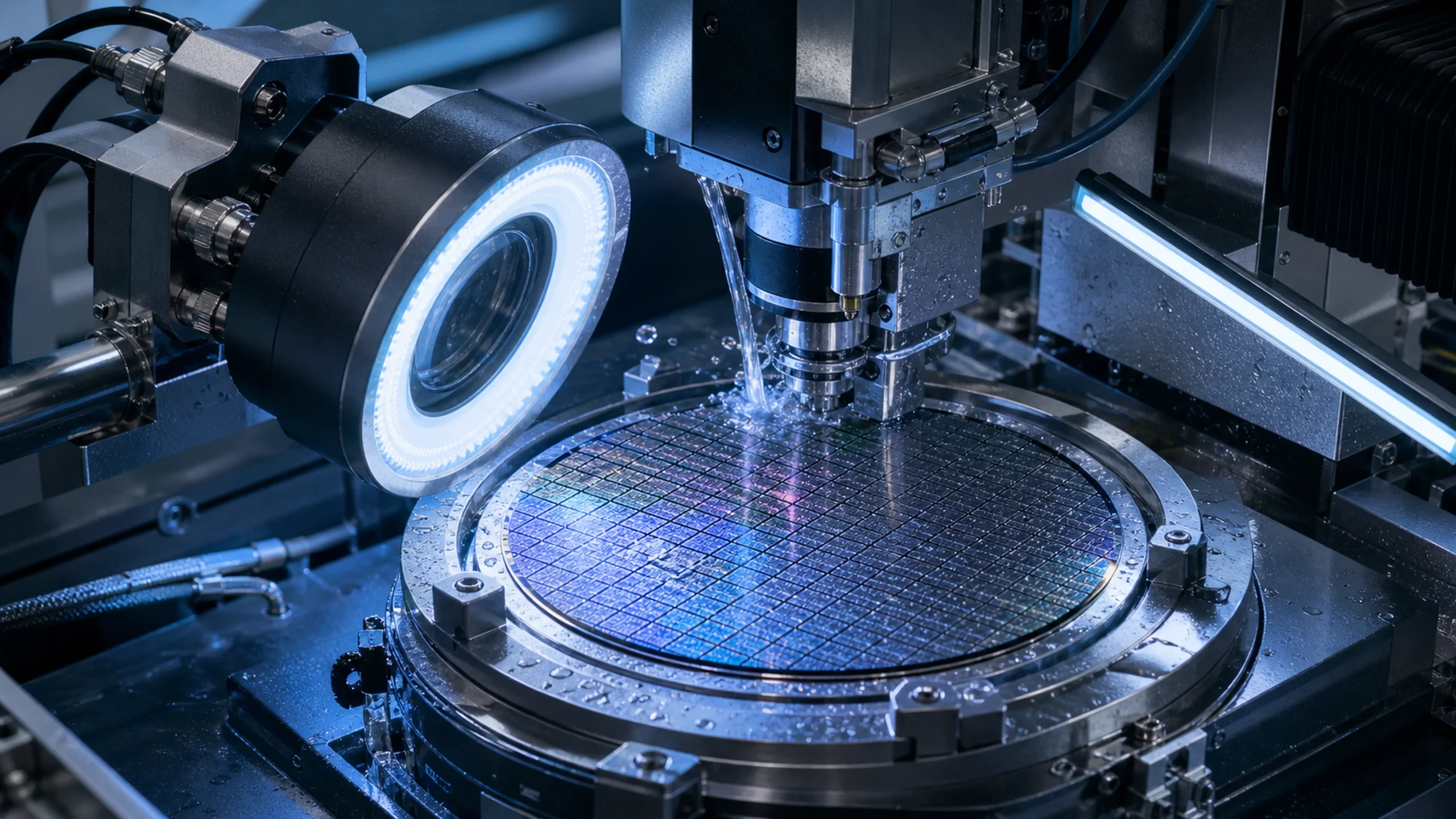

半導體晶圓切割｜高價值防水 AOI 應用
晶圓切割設備會以冷卻水或切削液持續帶走熱量與碎屑，水霧、飛濺與細微顆粒可能影響光源視窗、相機成像與接頭可靠度。防水環形光、條形光或其他客製光源可依切割機空間、視野與工作距離評估，用於切割道定位、刀痕監控、崩邊／缺角檢查、晶圓框架辨識及切割後外觀確認。選型需同步驗證防水密封、照度重複性、頻閃控制、散熱與設備節拍。食品與飲料
瓶罐計數、倒罐辨識、封口與包裝缺陷檢查。需考量沖洗、消毒、水滴、高反射與偏光配置。製藥與化妝品
CIP／SIP 周邊環境需確認溫度循環、清潔藥劑、視窗、密封圈及線材接頭的耐久性。水泥、礦業與重工
可用於水泥袋破損、邊角缺口、標籤與印字檢查；高粉塵下應搭配相機保護罩與便於清潔的外殼。農產品分選
蘋果、馬鈴薯與其他農產品常伴隨泥土、水分與反光，需降低污染對照明與影像品質的干擾。完整的防水 AOI 系統需要整合哪些硬體？
系統的防護能力取決於最弱的介面。任何一個外殼接縫、鏡頭轉接、出線孔或接頭未妥善密封，都可能成為水氣侵入路徑。
防水 AOI 光源
依缺陷特徵選擇環形光、條形光、同軸光或背光，再整合透明視窗、密封、散熱與控制介面。防水工業相機與鏡頭保護
可評估原生 IP65／IP67 相機，或將既有 GigE、5GigE、USB 3.0、CoaXPress 相機置於專用外殼；鏡頭前端需有保護視窗與密封轉接。防水線材與可鎖固接頭
M12 數據接頭、M8 I/O 接頭及出線結構需與線材匹配，並以完成插接、鎖固及安裝後的狀態評估。設備安裝與排水設計
確認水流方向、積水區、清潔死角、固定螺絲、線材彎折與維修拆裝，避免合格元件因錯誤安裝失去防護。防水燈常見密封結構：優點、限制與適用情境
| 密封方式 | 主要特點 | 適用情境 | 設計與採購注意事項 |
|---|---|---|---|
| O 型環 | 可拆卸、可維修，透過溝槽與壓縮量建立密封壓力 | 外殼、視窗、鏡頭轉接與端蓋 | 壓縮不足可能滲水；過高可能永久變形、破裂或組裝困難 |
| 低壓射出成型 | 以低黏度熱熔材料包覆線材、接頭或電子元件 | 出線口、接頭與局部元件保護 | 確認材料附著、溫度與線材相容性 |
| 現場發泡成型 | 沿外殼輪廓形成連續彈性密封條 | 複雜輪廓或尺寸較大的殼體 | 控制發泡均勻性、接合處與長期壓縮回復 |
| 灌封 | 可提供防水、防塵、絕緣與抗震保護 | LED 電路、驅動板與高風險電子區 | 環氧、聚氨酯或有機矽材料可能影響散熱、光學與返修性 |
防水結構會影響 AOI 成像品質嗎？
會。透明視窗、灌封材料與密封結構都是光學與熱學設計的一部分。防水測試通過，不代表影像品質在長期運轉後仍保持不變。
透明視窗
材質、厚度、鍍膜與安裝角度可能造成亮度損失、反射、鬼影或局部眩光，透明與鏡面工件尤其敏感。材料黃化與霧化
灌封膠或視窗材料若因紫外線、溫度與藥劑老化，可能改變色溫、光譜及影像對比。密封與散熱拉鋸
密封提高後，熱量可能更難排出；需同步控制 LED 接面溫度、外殼表面溫度與頻閃 Duty。如何選擇嚴苛環境的防水 AOI 光源？
| 燈型 | 常見檢測目標 | 防水客製評估 | 光學注意事項 |
|---|---|---|---|
| 環形光源 | 瓶口、圓形零件、標籤、一般外觀與定位 | 視窗、出線口、環形殼體接縫與散熱 | 濕潤表面可評估偏光或低角度配置 |
| 條形光源 | 輸送帶、大視野、長條工件與側向缺陷 | 長邊密封、端蓋、安裝支架與線材方向 | 確認照度均勻性與多燈重疊區 |
| 同軸光源 | 平面反射、印字、電極、精密輪廓 | 分光元件視窗、殼體與鏡頭端介面 | 保護視窗可能增加多重反射與鬼影 |
| 背光光源 | 尺寸、輪廓、孔洞、透明件邊緣 | 大面積視窗、面板密封與熱膨脹 | 確認均勻度、輪廓銳利度與視野尺寸 |
宸軒科技客製方向：環形光、條形光、同軸光、背光等多種 AOI 燈型，皆可依設備空間、IP 防護目標、清洗條件、光學需求與散熱限制，評估客製化防水結構。實際等級與性能以核准圖面及測試資料為準。
防水 AOI 光源的 5 步驗證流程
可靠選型應同時驗證防護與成像。使用實際良品、缺陷樣品及清洗條件，才能知道光源在量產環境中是否真正穩定。
定義環境與失效風險
記錄粉塵種類、沖洗方向、水壓、水深、時間、環境溫度、清潔藥劑、清洗頻率與積水位置。確認光學與設備條件
提供視野、工作距離、工件材質、缺陷尺寸、線速、曝光時間、相機鏡頭及控制介面。完成整體密封設計
將光源、相機、鏡頭罩、轉接環、接頭、線材與安裝界面一起納入，而非只驗證單一外殼。執行防護與耐久測試
依專案規格進行噴水、浸水、溫度循環、藥劑相容、反覆拆裝或粉塵條件測試。比較測試前後影像
量測照度、均勻度、色度、影像對比、表面溫度、觸發穩定、漏檢與誤判變化。IP 目標與實際清洗條件已區分
光源、相機、鏡頭與接頭整體評估
良品、缺陷品與極限樣品齊全
測試前後照度、灰階與色度有紀錄
連續與外部觸發模式皆已確認
散熱、溫度循環與維修拆裝已評估
為什麼由宸軒科技協助防水光源客製？
防水 AOI 的難點，不只是把外殼封起來，而是讓防護、光學、散熱、控制與設備介面在相同條件下都能穩定工作。
20+ 年專業經驗與客製開發累積
200+ 家海內外國際級客戶服務經驗
精密加工殼體、溝槽、視窗與機構整合
自動化整合觸發、控制與設備介面評估
IP 防護等級、耐化學性、耐溫、照度與使用壽命需依個別專案材料、結構、測試條件及核准規格確認，本文不構成無條件性能保證。
