AOI / Machine Vision Calibration Solution
標定板／Calibration Target 客製化設計
用於 AOI、自動化檢測、3D 量測與機器視覺系統的座標基準建立，協助評估圖案精度、基材穩定性、鍍膜對比與設備介面。內容總結｜標定板解決什麼問題？

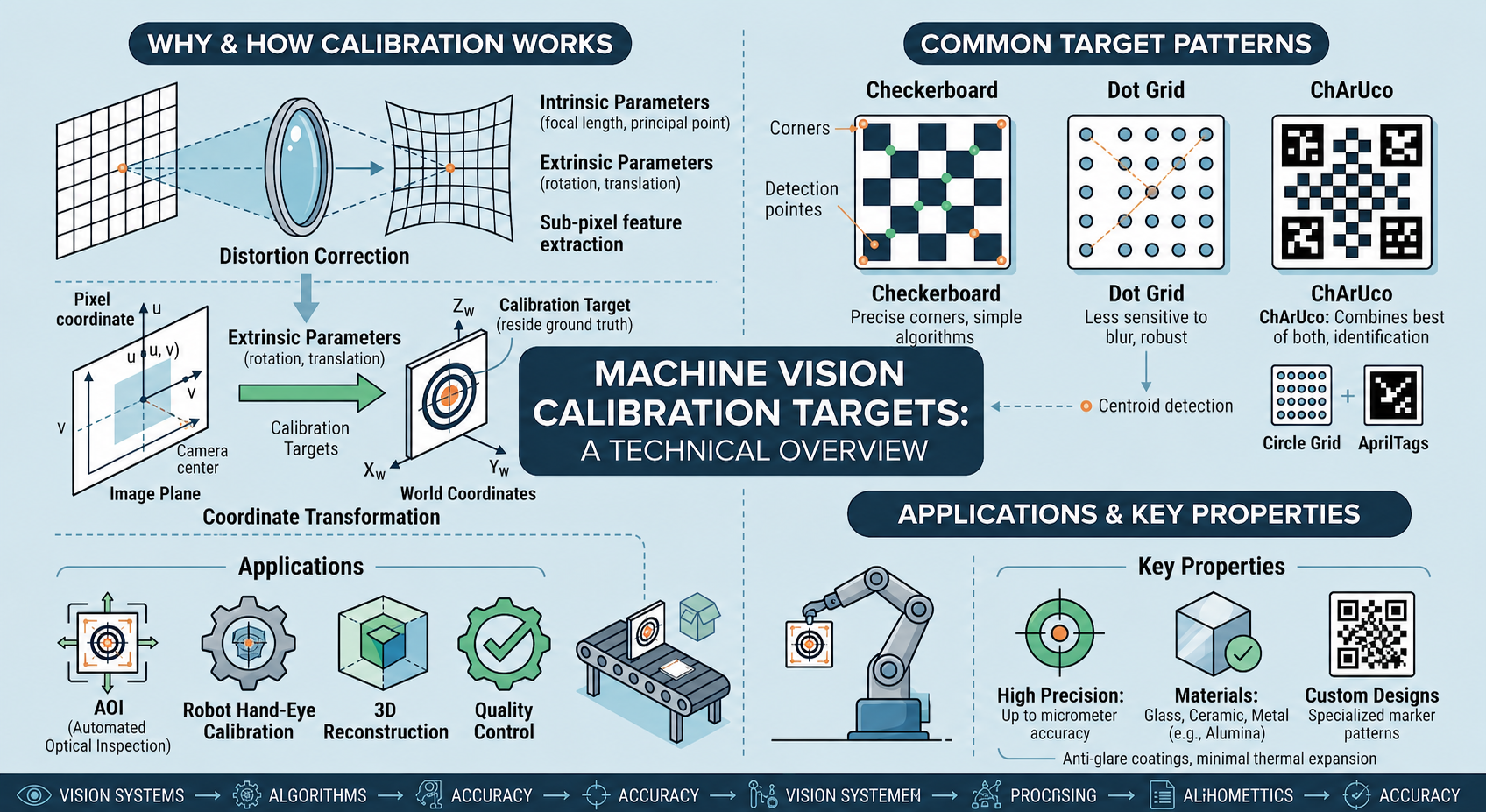

標定板（Calibration Target / Calibration Plate）是機器視覺、AOI、自動化檢測與 3D 量測系統中，用來建立座標基準、校正影像誤差與驗證量測一致性的精密工具。
- 用途：相機校正、鏡頭畸變修正、像素比例換算、立體視覺對位、多相機與機械手臂視覺校正。
- 核心優勢：可依圖案、基材、尺寸、鍍膜、固定介面與檢驗文件需求進行專案評估。
- 選型結論：高精度光學量測通常優先評估石英或穩定基材；一般 AOI 與實驗室量測可依精度、視野與預算選擇玻璃、陶瓷或其他結構。
±1μm平整度控制
0.05px重投影誤差極限
產品定義與常見名稱
標定板也常稱為校正片、校正光罩、Calibration Target、Calibration Board 或 Calibration Plate。其價值不只在圖案本身，而是能讓相機、鏡頭、演算法與設備座標系取得可追溯的比對基準。 宸軒科技可從精密加工、自動化整合與客製設備應用角度，協助客戶把視野範圍、工作距離、目標精度、圖案線寬、材料與安裝介面轉化為可採購、可驗收的規格條件。標定板常見用途
相機校正
校正鏡頭畸變、焦距、主點位置與像素比例，讓影像座標能對應實際空間尺寸。AOI 自動光學檢測
建立檢測基準，提升半導體、PCB、電子零件與精密加工檢測的一致性。3D 量測與立體視覺
支援雙相機、多相機外參校正、3D 掃描、深度量測與機械手臂視覺定位。醫療與實驗室設備
作為顯微影像、生物晶片檢測與精密量測平台的比例、位置與重複性驗證基準。圖案類型與適用場景
| 圖案類型 | 常見名稱 | 適用情境 | 採購確認重點 |
|---|---|---|---|
| 棋盤格 | Checkerboard Calibration Target | OpenCV 相機校正、雙目視覺校正、基本畸變修正。 | 格數、方格尺寸、黑白對比、外框與有效區域。 |
| 圓點陣列 | Dot Grid / Circle Grid Target | 高精度中心點定位、亞像素演算法、自動化量測。 | 圓點直徑、間距、位置誤差、圖案方向與辨識方式。 |
| ArUco / ChArUco | Marker Calibration Board | 多視角拍攝、部分遮蔽環境、機械手臂視覺定位。 | 字典類型、標記尺寸、行列配置、演算法版本。 |
| 刻度與座標圖案 | Scale / Coordinate Target | 比例尺換算、設備驗證、視野與位移校正。 | 線寬、間距、座標軸、十字線、同心圓或複合圖案。 |
基材與鍍膜選擇
| 基材 | 特性 | 建議應用 |
|---|---|---|
| 石英玻璃 | 低熱膨脹、高透光、尺寸穩定性佳。 | 高精度光學量測、顯微檢測、半導體相關應用。 |
| 玻璃 | 平整度與光學清晰度良好，適合多數標準視覺校正。 | 一般機器視覺、AOI、實驗室量測。 |
| 陶瓷 | 耐磨、耐高溫且穩定性高，可支援高對比反射式圖案。 | 反射式標定、嚴苛環境、高對比校正需求。 |
| 金屬／碳纖維 | 可兼顧大尺寸、剛性、重量與安裝結構需求。 | 工業現場、大視野、特殊固定治具或設備介面。 |
材料性能、圖案精度、鍍膜條件與檢驗報告需依公司提供資料、雙方核准圖面與測試結果為準。
設計與製作重點
圖案精度
線寬、間距、圓點直徑與位置誤差需控制，避免圖案偏差放大到量測結果。基材平整度
基板翹曲或表面不平可能造成焦平面偏移與影像比例誤差。鍍膜與對比度
黑白對比、反射率、抗反射或遮光鍍膜條件會影響影像辨識穩定性。尺寸與視野匹配
尺寸需配合相機解析度、鏡頭倍率、工作距離、視野範圍與設備空間。應用產業
半導體與封測設備
用於晶圓檢測、Die Bonding、AOI 與精密定位系統。車載 ADAS 與自動駕駛
可用於攝影機、雷達與感測模組的視覺校正。3D 掃描與機械手臂
支援立體視覺、手眼校正與工業機械手臂定位。生技、醫療與實驗室
適用顯微影像、細胞晶片、微流道與光學量測平台。客製化流程
需求盤點
確認設備、相機鏡頭、視野、工作距離、目標精度與使用環境。選型評估
評估圖案、基材、尺寸、厚度、透射式或反射式設計。圖面確認
建立線寬、間距、孔位、外框、固定治具與驗收條件。製作交付
依核准規格製作，並依專案需求提供檢驗或量測資料。品質控制與精度驗證
標定板品質不只取決於圖案設計，也取決於製程穩定性與量測驗證能力。高精度應用通常需確認圖案線寬與間距、圓點或角點位置誤差、基材厚度與平整度、表面品質、鍍膜附著性與對比度。 宸軒科技具備 20 年以上專業經驗、精密加工能力與自動化整合技術，已服務超過 200 家海內外國際級客戶，可協助把標定板需求轉化為可評估、可報價、可驗收的工程規格。正式精度、誤差值、材料規格與量測報告，應以雙方確認圖面、公司提供資料與實際測試結果為準。
